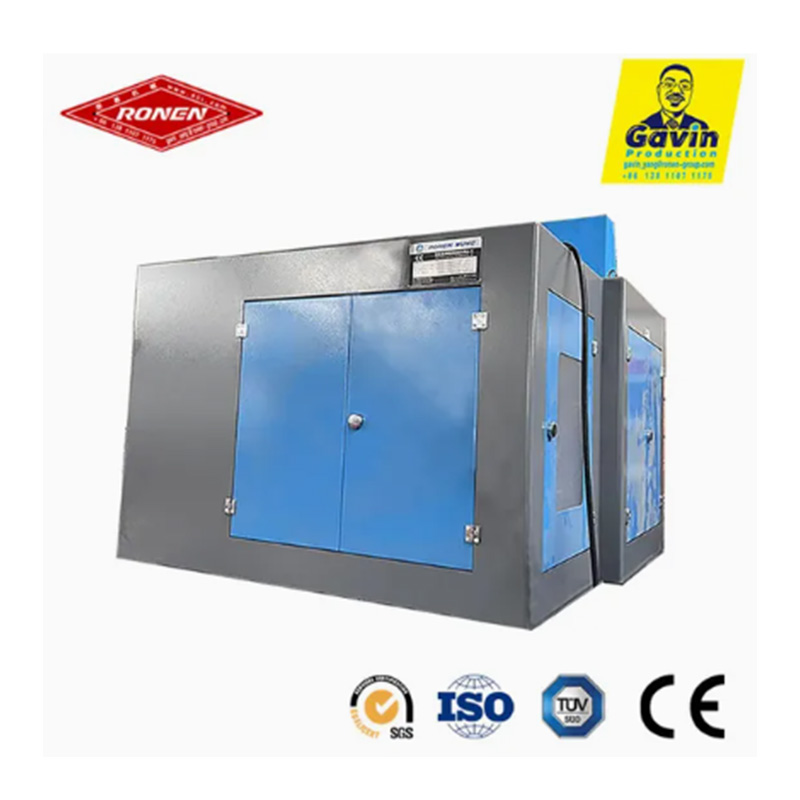

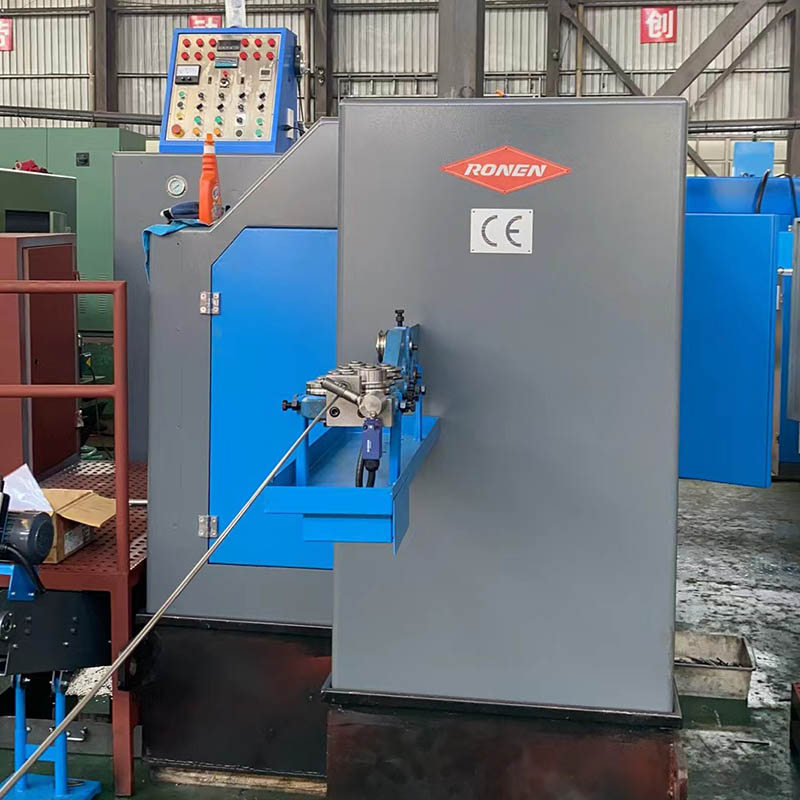

Ronen®3 Die 3 Station Bolt Mantan membentuk blanko baut dalam tiga langkah: cetakan pertama meregangkan kawat, cetakan kedua membentuk kepala, dan cetakan ketiga memotong bagian berlebih. Setelah dimensi cetakan ditetapkan, mesin akan beroperasi secara otomatis, yang merupakan keuntungan utama yang membantu produsen meningkatkan efisiensi produksi dan memastikan kualitas baut yang konsisten.
3 Die 3 Station Bolt Mantan menggunakan tiga set cetakan dan tiga stasiun kerja berturut-turut untuk mengekstrusi kawat logam menjadi blanko baut secara dingin. Kecepatannya sedang, cocok untuk pabrik dengan pesanan berukuran sedang dan yang memiliki persyaratan kualitas khusus.
3 Die 3 Station Bolt Mantan adalah mesin pos dingin yang membentuk kepala baut melalui tiga proses berbeda. Potongan kawat kosong secara berturut-turut disalurkan melalui tiga cetakan berbeda. Di setiap stasiun, pukulan tertentu berdampak pada bagian yang kosong, secara bertahap menuju dan membentuknya. Proses tiga langkah tersebut dapat menghasilkan kepala baut dengan struktur lengkap dan bentuk yang baik.
Pada stasiun pertama dari 3 Die 3 Station Bolt Former, potongan blanko ditekan dengan punch. Pengepresan awal ini mengawali proses menjengkelkan, mengumpulkan logam di salah satu ujung blanko. Ini membentuk bentuk dasar prefabrikasi melingkar, mempersiapkan pembentukan yang lebih presisi di stasiun berikutnya. Tahap ini sangat penting untuk aliran normal logam.
Stasiun ketiga dan terakhir dari Bolt Former adalah tempat pukulan pemrosesan halus memaksa logam untuk sepenuhnya mengisi rongga cetakan yang tepat. Hal ini akan menghasilkan kepala baut dengan dimensi lengkap dan fitur berbeda, seperti bentuk kepala heksagonal atau kepala washer yang lengkap.
| Model | Satuan | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Stasiun penempaan | TIDAK. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kekuatan penempaan | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Diameter potong maks | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Panjang potong maks | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Tingkat keluaran | buah/menit | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| KOStroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Pukulan ram utama | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Tenaga motor utama | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Keseluruhan meredup. Dari potongan mati | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Keseluruhan meredup. Pukulan mati | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Keseluruhan meredupkan dadu utama | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Nada mati | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Kira-kira berat | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Diameter baut yang berlaku | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Panjang betis kosong | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Secara keseluruhan meredup | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Fitur dari 3 Die 3 Station Bolt Mantan adalah cetakannya independen dan proses debuggingnya sederhana. Tiga set cetakan dipasang secara terpisah. Jika salah satu saja sudah aus, ganti saja yang itu saja. Tekanan di setiap stasiun kerja dapat diatur secara individual. Bodi mesin tidak berat, dan lantai bengkel biasa tidak perlu dijadikan pondasi.
